Серия FTC-X Plus

Высокий КПД благодаря технологии кондиционирования Premix и стальной микрофакельной горелке с металловолокнистым покрытием.
Литой корпус теплообменника из алюминиево-магниевого силикатного сплава, который обеспечивает высокоэффективную теплопередачу и работу,
9 вариантов производительности от 230 кВт до 840 кВт для индивидуальных котлов, широкий диапазон тепловой мощности до 13.440 кВт при каскадной системе,

Возможность каскадного подключения до 16 котлов, включая 1 основной и 15 подчиненных котлов,

Экономия энергии за счет модуляции 5:1,
Простая в использовании ЖК панель с подсветкой,
Программирование графика работы на неделю и на день,
Составление программы нагрева в зависимости от зимнего и летнего сезона,
Работа на природном газе и LPG,
Благодаря компактной конструкции экономит используемую площадь при модернизации и планировании котельной,
Работа с низким уровнем шума,
Благодаря роликам в нижней части котла упрощает перемещение и транспортировку,
Экологически безопасные отопительные системы с низким уровнем эмиссии NOx и CO.
Простое техобслуживание.

Технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	Ед. изм.	FTC-X 200 PLUS	FTC-X 270 PLUS	FTC-X 340 PLUS	FTC-X 410 PLUS	FTC-X 480 PLUS	FTC-X 550 PLUS	FTC-X 680	FTC-X 760	FTC-X 840
Тепловая мощность
Максимальная тепловая мощность	кВт	230	300	380	450	530	605	680	760	840
Минимальная тепловая мощность	кВт	32	40	50	60	65	65	90	105	115
Максимальная тепловая мощность при отоплении (80°C / 60°C)	кВт	214	285	356	428,7	498	570	643	713	788
Минимальная тепловая мощность при отоплении (80°C / 60°C)	кВт	23	31	39	44	55	62	70	84	93
Максимальная тепловая мощность при отоплении (50°C / 30°C)	кВт	230	305	380	455	530	605	680	762	848
Минимальная тепловая мощность при отоплении (50°C / 30°C)	кВт	26	35	43	49	61	69	78	93	102
КПД
КПД @ Рмакс. (80°C / 60°C)	%	97,2	97,5	97,8	97,5	97,8	97,5	97,4	97,6	97,7
КПД @ Pмин. (80°C / 60°C)	%	96,5	96,3	96,7	96,4	96,7	96,8	96,4	96,8	96,5
КПД @ Рмакс. (50°C / 30°C)	%	104,2	104,5	104,2	104,3	104,2	104,1	104,3	104,2	104,5
КПД @ Pмин. (50°C / 30°C)	%	107,2	107,3	107,4	107,3	107,3	107,5	107,4	107,5	107,6
КПД @ 30% (30°C)	%	108,4	108,5	108,2	108,9	108,5	108,9	108,5	108,6	108,7
Контур ГВС
Диапазон регулирования температуры при использовании внешнего бака ГВС	°C	10-65	10-65	10-65	10-65	10-65	10-65	10-65	10-65	10-65
Контур отопления
Максимальная температура для отопления	°C	85	85	85	85	85	85	85	85	85
Объем воды	л	20,5	24,8	28,9	35,46	36,9	47,15	48,6	53,3	58
Максимальное давление воды для отопления	бар	6	6	6	6	6	6	6	6	6
Минимальное давление воды для отопления	бар	1	1	1	1	1	1	1	1	1
Характеристики газа
Тип газа	–	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31	G20-G31
Давление газа на входе (G20)	мбар	20	20	20	20	20	20	20	20	20
Давление газа на входе (G31)	мбар	37	37	37	37	37	37	37	37	37
Расход газа при максимальной производительности	Нм³/ч	23,98	31,27	39,61	46,91	55,25	63,07	70,88	79,22	87,56
Расход газа при минимальной производительности	Нм³/ч	3,34	4,17	5,21	6,25	6,78	6,78	9,38	10,95	11,99
Характеристики процесса горения
Температура дымовых газов при максимальной нагрузке (80/60 °C)	°C	73,9	75,1	75,1	76,0	75,1	75,1	75,1	75,3	75,6
Температура дымовых газов при минимальной нагрузке (80/60 °C)	°C	55,9	58,7	58,7	58,3	58,7	58,7	58,7	58,7	58,8
Температура дымовых газов при максимальной нагрузке (50/30 °C)	°C	53,5	54,1	54,1	54,8	54,1	54,1	54,1	53,9	53,8
Температура дымовых газов при минимальной нагрузке (50/30 °C)	°C	30,2	30,5	30,5	30,5	30,5	30,5	30,5	30,5	30,7
Объемный расход дымовых газов	кг/с	0,1031	0,1291	0,16	0,175	0,198	0,261	0,254	0,2837	0,3134
Класс NOx (EN 15502-1+A1)	–	6	6	6	6	6	6	6	6	6
Расход газа при максимальной производительности	Нм³/ч	23,98	31,27	39,61	46,91	55,25	63,07	70,88	79,22	87,56
Расход газа при минимальной производительности	Нм³/ч	3,34	4,17	5,21	6,25	6,78	6,78	9,38	10,95	12,00
Электрические характеристики
Электропитание	В/Гц	230/50	230/50	230/50	230/50	230/50	230/50	230/50	230/50	230/50
Класс защиты	IP	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D	X4D
Потребление электроэнергии	W	260	260	280	210	350	400	520	600	670
Значение тока используемого предохранителя	A	6	6	6	6	6	6	6	6	6
Характеристики подключений к системе
Диаметр соединительной трубы для конденсата	Ø	1/2″	1/2″	1/2″	1/2″	1/2″	1/2″	1/2″	1/2″	1/2″
Диаметр подключения газопровода	Ø	1 1/2″	1 1/2″	1 1/2″	2″	2″	2″	2″	2″	2″
Диаметр подающей и обратной трубы контура отопления	Ø	3″	3″	3″	3″	3″	3″	3″	3″	3″
Общие характеристики
Вес нетто	кг	240	266	300	336	392	396	430	452	474
Диаметр дымовой трубы	мм	160	160	200	200	200	200	200	200	200
G 20 природный газ, G 31 LPG

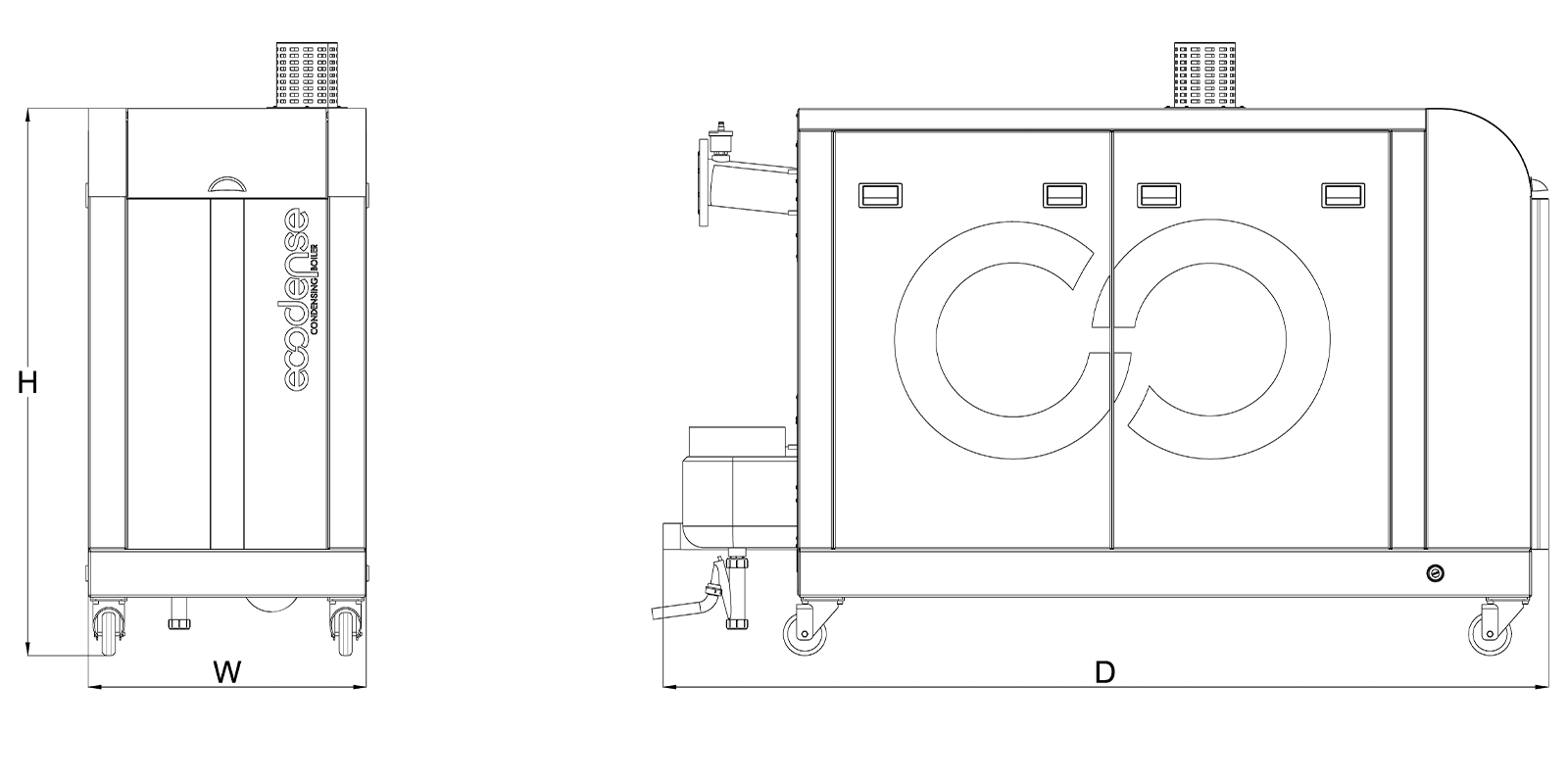

МОДЕЛЬ	Вт (мм)	ЧАС (мм)	Д (мм)
FTC-X 200 PLUS	640	1260	1460
FTC-X 270 PLUS	640	1260	1460
FTC-X 340 PLUS	640	1260	1800
FTC-X 410 PLUS	640	1260	1800
FTC-X 480 PLUS	640	1260	2000
FTC-X 550 PLUS	640	1260	2000
FTC-X 680	640	1260	2230
FTC-X 760	640	1260	2230
FTC-X 840	640	1260	2230

ECODENSE FTC- X PLUS RADYATÖR DEVRE ŞEMASI
FTC-X PLUS – AKIŞ ŞEMASI
